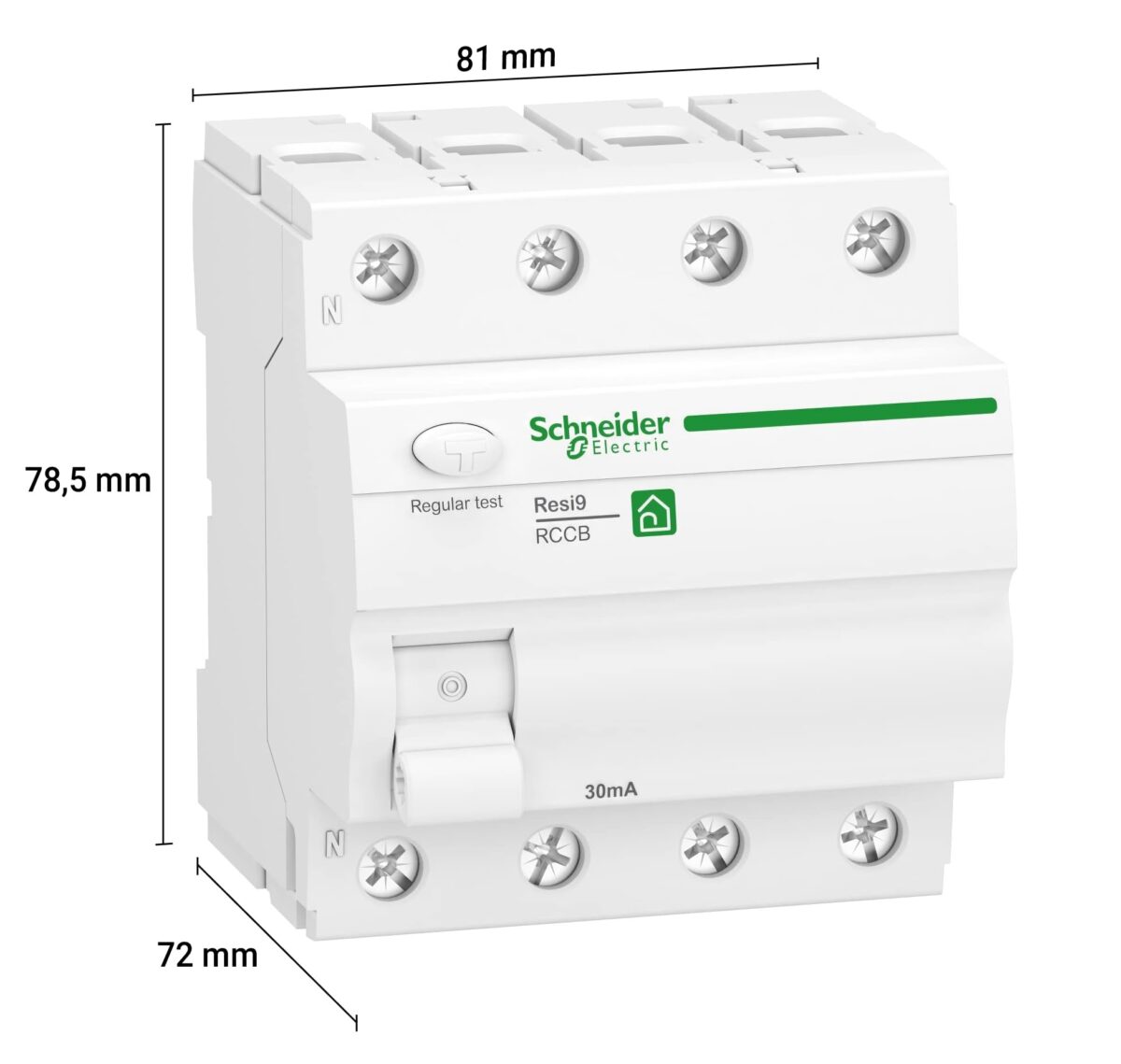

Schneider Electric Resi9 FI-Schutzschalter 4-polig 40A 30mA Typ A – R9R22440

Der Fehlerstrom-Schutzschalter Resi9 von Schneider Electric bietet professionellen Schutz vor Fehlerstrom in elektrischen Installationen. Mit 40 A Bemessungsstrom und 30 mA Nennfehlerstrom erfüllt er höchste Sicherheitsstandards und garantiert zuverlässigen Personenschutz nach EN 61008.

Vorteile

• Sichere Fehlererkennung mit 30 mA Nennfehlerstrom
• Hohe Kurzschlussbeständigkeit bis 10.000 A
• Einfache und schnelle Hutschienenmontage
• Verschleissarme Sprungschaltung für lange Lebensdauer
• Breiter Betriebstemperaturbereich von -25 bis +40 °C

Eigenschaften

• 4-poliges Schaltungsdesign (3-polig + Neutralleiter)
• Bemessungsspannung (Ue): 400 V AC
• Betriebsfrequenz: 50 Hz
• Bedingter Bemessungskurzschlussstrom (Inc/IΔc): 10.000 A
• Mechanische Lebensdauer: 20.000 Schaltzyklen
• Elektrische Lebensdauer: 10.000 Zyklen
• Schutzart: IP20/IP40
• Schutztyp: Typ A (AC und pulsierend-DC)
• Doppelfunktionsklemme für Kabel und Gabelkammschiene
• Hutschienen-Befestigungselement an der Geräteunterseite
• Oberflächenfinish: RAL 9003

Anwendung

Der Schutzschalter wird über die Doppelfunktionsklemme angeschlossen und mit dem hinten liegenden Hutschienen-Befestigungselement montiert. Die Sprungschaltung ermöglicht vom Anwender unabhängiges, verschleissarmes Schalten der Kontakte. Der Neutralleiter wird auf der linken Seite angeordnet.

Für wen geeignet

Ideal für Elektriker, Installateure und Gebäudetechnikfachleute, die professionelle Fehlerstromschutzlösungen in Wohngebäuden, Gewerbeanlagen und industriellen Installationen benötigen.

Material & Verarbeitung

Hochwertige elektrotechnische Komponenten nach EN 61008. Robuste Sprungschaltmechanik mit geprüfter Langzeitstabilität und zuverlässiger Kontaktverbindung.

Fragen & Antworten

Ist das Gerät für den Einsatz im Freien geeignet?

Mit der Schutzart IP20/IP40 ist der Schutzschalter für Installationen in trockenen Innenräumen vorgesehen. Für Aussenanwendungen sollten zusätzliche Schutzmassnahmen wie ein Verteilerkasten verwendet werden.

Welche Arten von Fehlerstrom erkennt der Typ A?

Der Typ A erkennt sowohl AC-Fehlerströme als auch pulsierend-sinusförmige Gleichfehlerströme zuverlässig.

Kann der Schutzschalter in extremen Temperaturen betrieben werden?

Der Betriebstemperaturbereich liegt zwischen -25 und +40 °C. Ausserhalb dieses Bereichs können die technischen Spezifikationen nicht gewährleistet werden.
